中文•작동 시 공기 장애를 방지하며, 보수가 용이하도록 설계되었습니다.
•디스크와 시트는 스테인리스강으로 제작되었으며, 고경도 열처리 가공으로 매우 우수한 내구성을 제공합니다.
•시트 구조가 개선되어 몸통 침식을 방지하고, 안정적인 작동이 가능합니다.
•내장 스트레이너(Strainer)를 통해 이물질로 인한 오작동을 방지합니다.
제품안내
Category
안전밸브
감압밸브
1차압력 조절밸브
스팀트랩
스트레이너
기타밸브

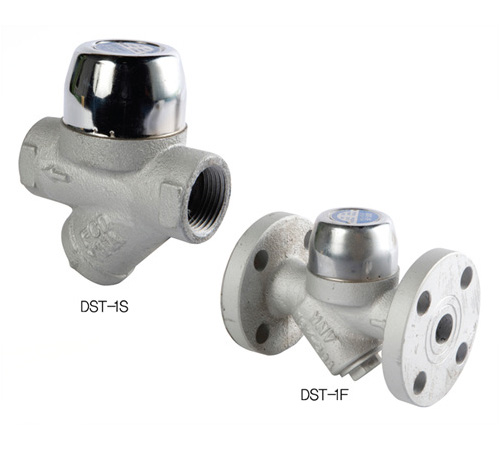

DST-1S/1F
스팀트랩 (디스크 타입)
상세설명
사양
| Model | DST-1S | DST-1F | DST-2F |
| Working Pressure | Max. 16 kgf/cm2 | Max. 16 kgf/cm2 | Max. 20 kgf/cm2 |
| Min. 0.5 kgf/cm2 | Min. 0.5 kgf/cm2 | Min. 0.5 kgf/cm2 | |
| Design Temperature | Max. 220˚C | Max. 220˚C | Max. 250˚C |
| Connection | DST-1S: PT Screwed | JIS 10K, 16K Flanged | JIS 10K, 16K, 20K Flanged |
| Materials | Body: Ductile lron | Body: Ductile lron | Body: Cast Steel, Stainless Steel |
| Trim: Stainless Steel | Trim: Stainless Steel | Trim: Stainless Steel |

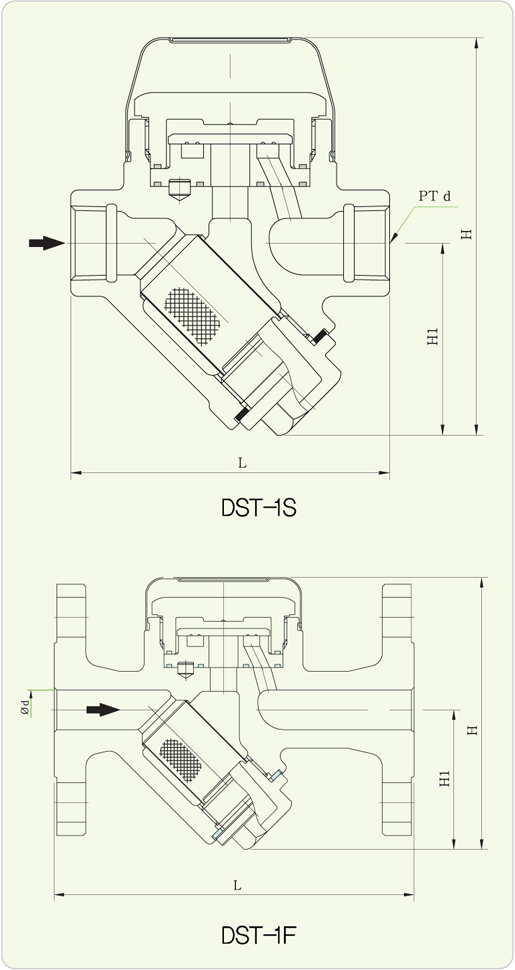

치수
| Model | Size | d | L | H1 | H | Connection |
|---|---|---|---|---|---|---|
| DST-1S | 15A | PT 1/2″ | 90 | 54 | 104 | PT Screwed |
| 20A | PT 3/4″ | 95 | 56 | 108 | ||
| 25A | PT 1″ | 100 | 58 | 112 | ||
| 32A | PT 1 1/4″ | 180 | 100 | 180 | ||
| 40A | PT 1 1/2″ | 180 | 110 | 205 | ||
| DST-1F DST-2F | 15A | 15 | 136 | 53 | 103 | JIS 10K, 16K Flanged |
| 20A | 20 | 140 | 55 | 108 | ||
| 25A | 25 | 150 | 58 | 113 | ||
| 32A | 32 | 190 | 103 | 185 | ||
| 40A | 40 | 260 | 112 | 206 | ||
| 50A | 40 | 260 | 112 | 206 |
