中文• 专用于蒸汽锅炉系统的安全阀。
• 按照 KS B 6216 蒸汽安全阀标准设计制造。
• 与低扬程和高扬程型相比，排放量更大。
• 采用密封结构，防止擅自调节压力。
• 通过 韩国工业安全卫生公团(KOSHA) 认证。
产品信息
Category
安全泄压阀
减压阀
主减压阀
蒸汽疏水阀
滤网
其他阀门

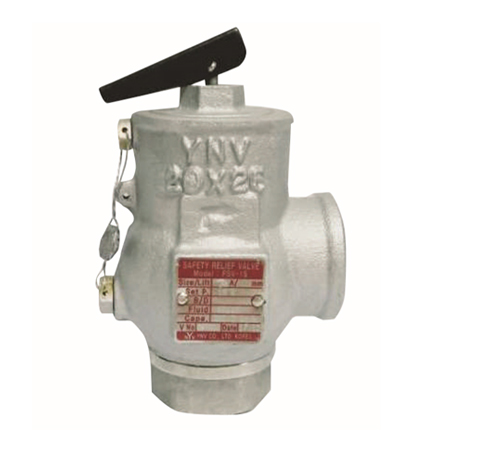

FSV-1S(L)
专用于蒸汽锅炉系统的安全阀
详细描述
规格
| Type | Working Fluid | Setting Pressure | Working Temperature | Materials | Connection | |
|---|---|---|---|---|---|---|
| Body & Bonnet | Trim | |||||
| Full Bore Type | Steam | 5~10 kgf/cm²g | MAX. 220˚C | Ductile Iron | Stainless Steel | PT Screwed |

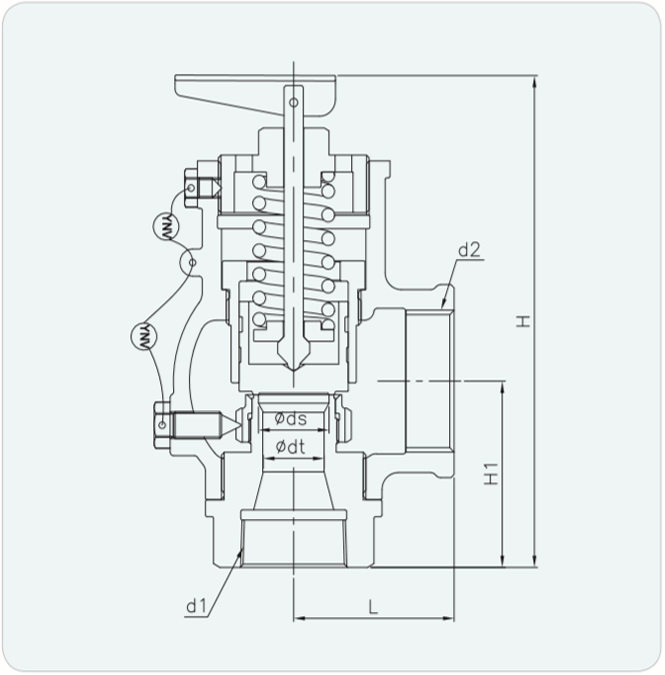

方面
| PART | dt | ds | L | H1 | H | d1 | d2 | LIFT |
|---|---|---|---|---|---|---|---|---|
| SIZE | ||||||||
| 20A X 25A | 15.0 | 18.0 | 45.0 | 50.0 | 127.0 | PT 3/4″ | PT 1″ | 3.5 |
| 25A X 32A | 19.0 | 22.0 | 50.0 | 55.0 | 145.0 | PT 1″ | PT 1¼” | 4.5 |
| 32A X 40A | 24.0 | 29.0 | 55.0 | 62.0 | 160.0 | PT 1¼” | PT 1½” | 6.0 |
| 40A X 50A | 30.0 | 35.0 | 65.0 | 70.0 | 180.0 | PT 1½” | PT 2″ | 7.0 |
